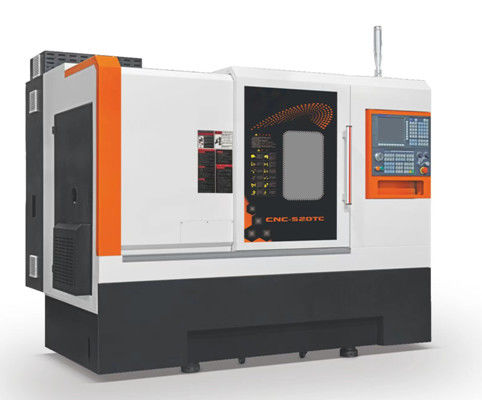

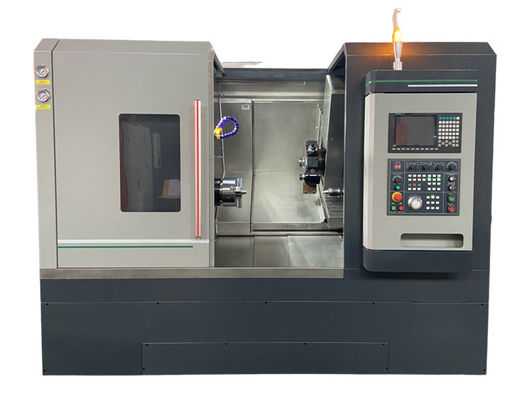

صلبة عالية CNC حفر المعدن طحن طحن آلة القطع الثقيلة

آلة حفر المعدن CNC طحن طحن

الحد الأدنى لكمية الطلب: 1 مجموعة / مجموعات
القدرة على التوريد: 300 مجموعة / مجموعة شهرياً
الميناء: تشينغداو
شروط الدفع: T/T
الحالة: جديدة
مكان المنشأ: شاندونغ، الصين (البر الرئيسي)
اسم العلامة التجارية: GNG
CNC أم لا: CNC
شهادة: CE
الضمان: سنة واحدة
خدمة ما بعد البيع: لا توجد خدمات في الخارج
تفاصيل التسليم: 30-45days

المواصفات
معايير آلة CNC-650TC للطحن الدوري

المعلمات التقنية			التكوين القياسي
مشروع	الاسم	المعلم	اسم الملحق	الأصل	العلامة التجارية	ملاحظات
إطار السرير	سرير ، قاعدة من الحديد الصلب عالية الجودة في واحد ، 30°سرير منحني		نظام التحكم العددي	اليابان
مجموعة المعالجة	الحد الأقصى لقطر الدوران للسرير	600ملم	خادمة الفولاذ	اليابان
	أقصى قطر للقرص	320ملم	محور التغذية	اليابان
	الحد الأقصى لقطر التصنيع للصفحة المقاومة	320ملم	خدمة البرج	مشروع مشترك
	الحد الأقصى لطول المعالجة للأسهم الشائكة	480ملم	أدوات الميكانيكية	تايوان	جيان تشون
	الحد الأقصى للشريط من خلال قطر الثقب	ف51	محامل المسامير	اليابان	(ناشي)
			المرشد الخطي للدراجات	تايوان	يينتاى
تغذية السباق	الحد الأقصى للسير على محور X	220ملم	المسمار الكروي	تايوان	FANUC 0I-TF	5 أكياس
	الحد الأقصى للسفر على محور Z	520ملم	برج القوة الخدمية	تايوان	فانوك
	معدل الحركة السريعة في محور X/Z	30 دقيقة	عجلة هيدروليكية مجوفة	تايوان	فانوك
	قطر المسمار X/Z/Pitch	X:4010 Z:32/10	نظام هيدروليكي	مشروع مشترك	TAIDA/HUICHUAN
	عرض الدليل الخطي X/Z	45ملم	نظام التشحيم التلقائي	مشروع مشترك	يوبو
	محرك خدمة محور X	β12(مع الفرامل )	مضخة مياه التبريد	مشروع مشترك	(وانكيان)
	محرك خدمة المحور Z	β12	مكونات كهربائية	فرنسا
	محرك خدمة البرج	3N.M
	محرك رأس القوة	β12
الدقةOGE O	دقة تحديد موقع محور X و Z	± 0.003mm
	إمكانية تكرار محور X و Z	± 0.003mm
القضبان	مواصفات غطاء الذيل	(موهز)# 5
	السفر في أكمام الذيل	25~525	ملف عشوائي
	نطاق ضغط الكوكتيل	5 ~ 25pa	شهادة المصنع * نسخة واحدة تعليمات تشغيل النظام * نسخة واحدة دليل برمجة النظام * 1 نسخة
	وضع حركة الذيل	حركة هيدروليكية قابلة للبرمجة
الفولاذ	نوع أنف الغزل	A2-8
	الغزل من خلال قطر الثقب	Φ101
	الحد الأقصى لسرعة الدوران	4500 دورة في الدقيقة
	قوة محرك الخدمة للدوامة	11 كيلوواط

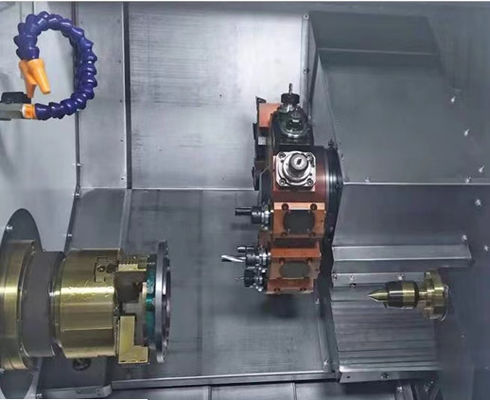

أداة	برج القوة الخدمية	BMT55/12T
	حجم رأس القطع	330
	مواصفات المقبض	25*25
	بار ممل	ف32
	رأس الطحن الجانبي 0 درجة (1)	ER32/3000استدر
	رأس الطحن من جانب 90 درجة (1)	ER32/3000استدر
غيرها	السعة الإجمالية	26 كيلوواط
	الوزن الصافي للآلات الأدوات	حول4000 كجم
	حجم الجهاز (الطول * العرض * الارتفاع)	2800*1700*2000

قد تكون هناك أخطاء بين وصف المنتج، والبيانات والواقع، إذا كان هناك أي تغيير سيتم إبلاغ بشكل منفصل!

خصائص المنتج
صلابة عالية، قطع ثقيل، استقرار عالية: استخدام النوع اللاصق المتكامل السرير الميل، 30 درجة هيكل السرير الميل، ومع تصميم تعزيز سميك،لتقليل التشوه والتشوه الحراري.
الدقة العالية والاستجابة الديناميكية العالية: يتم استخدام محامل كرات عالية الدقة في الجانب الأمامي والخلفي ، بحيث يمكن للدوال الحصول على صلابة عالية ودقة دوران الدوران العالي.وحدة الخدمة المغزل لديها دقة عالية وصيانة مريحة.
الكفاءة العالية: الحد الأقصى لسرعة الغزل 4500 دورة في الدقيقة، والحركة السريعة تصل إلى 30 متر في الدقيقة. من خلال تكوين نظام فاناكو CNC، يتم إدراج ربط محور X-C،ويتم تحقيق وظيفة محور Y الافتراضية.
